液压系统中液压过滤器如何选型?

编辑:远征液压│ 发表时间: 2021/11/22│ 浏览次数:2070

    液压过滤器的使用性能不尽相同,其过滤机理各有特性,那么液压系统中液压过滤器如何选型?我们在选择液压系统液压过滤器的过程中应注重考虑哪里问题呢?跟着远征液压小编来看看就知道了。

一、术语、符号及定义
(1)过滤精度:指油液通过过滤器时,能够穿过滤芯的球形污染物的最大直径,以微米(μm)表示。
(2)过滤器最大流量:由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量,以单位L/min表示。
(3)纳污容量:指过滤器的压力降达到极限值时,滤芯所容纳的污染物重量,以单位kg表示。
(4)过滤比:过滤器上游大于等于某一给定尺寸χ的颗粒污染物数与下游大于等于同一给定尺寸的颗粒污染物数量之比,用βχ 表示 。
(5)洁净过滤器总成压降△P总:被试元件为装有洁净滤芯的洁净过滤器,其测得的入口与出口压力之差。
(6)壳体压降△P壳体:过滤器不装滤芯时的压降。
(7)洁净滤芯压降△P滤芯:洁净滤芯所产生的压降,其值等于洁净过滤器总成压降减少壳体压降。
二、过滤器选型步骤
(1)明确设计要求:明确液压系统压力、流量、液压油牌号、工作温度、系统需求的油液精度NAS等级;
(2)确定系统需要的过滤精度等级;
(3)根据过滤器在液压回路中的安装位置和使用压力确定过滤器的类型;
(4)确定规格大小:先根据经验或预选列线图预选,然后计算核算其初始压降,若大于前述推荐值则需重新选择更大流量规格的过滤器;
(5)确定过滤器的污染发讯方式、旁通等。
三、液压过滤器注意事项
(1)过滤器不能反向通油,应制定可靠措施确保工人不会接错。
(2)滤芯被污染后,流经过滤器的压差可能将旁通阀打开,导致油液未全流量过滤,甚至压溃滤网,因此,过滤器必须设置目视或电气报警,提供关于是否需要更换滤芯的准确而可靠的指示。对于安装位置不便于操作手观测的过滤器,优先采用电发讯报警方式。
(3)推荐选用带冷起动阀的过滤器。
(4)因滤芯属易损件,设计时应留出维修换件时的滤芯更换空间。
(5)钢质滤芯能重复使用,但考虑到清洗后的滤芯清洁度难以达标,建议选用一次性的纸质滤芯。
(6)对于采用单活塞杆液压缸的系统,大兰液压厂家要提醒大家,计算时要注意活塞外伸和内缩时的回油流量的不同:内缩时无杆腔回油与外伸时有杆腔回油的流量之比,与两腔有效工作面积之比相等。
(7)对于采用吸回油过滤器的系统,其回油流量应比吸油流量大20%,避免瞬时回油不足,系统直接从油箱吸油未经过滤。

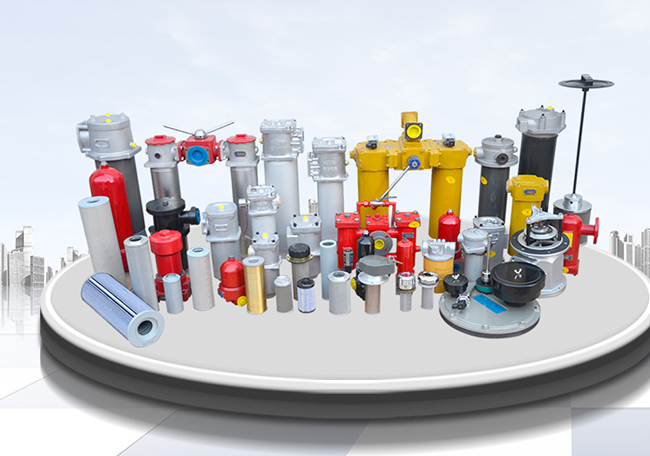

    看了以上内容你是否会选购液压系统中的液压过滤器了?不会可以来电咨询远征液压小编哦。远征液压有限公司主要生产各类液压过滤器、滤油车、液压空气过滤器、液位计、液位控制续电器、压力表开关,组合密封垫圈等系列液压配件产品,并可为用户设计制造各类非标产品。咨询电话:0577-86151186 ,远征液压公司欢迎您的光临。
